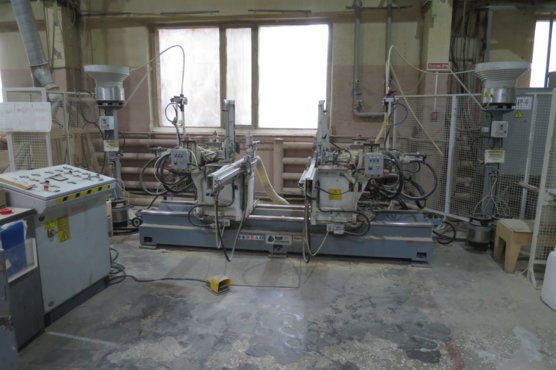

Esse Pigi Composit 230 пильно-сверлильный автомат

Двухсторонний автоматический усорезный станок Esse Pigi Composit 230 для серийного изготовления рамочных конструкций мебели.

Станок выполняет полный цикл обработки за один установ на двух концах заготовки: точное торцевание, сверление отверстий под шканты, подача и установка шканта.

Процесс работы подробнее:

- Заготовка базируется оператором вручную на упорах. После нажатия кнопки «Пуск» срабатывают пневматические зажимы, которые фиксируют деталь.
Пильные агрегаты самостоятельно перемещаются по роликовым направляющим навстречу заготовке для выполнения реза под углом, после чего возвращаются в исходное положение.

- Сверление: На каждой из двух сторон станка установлена горизонтальная сверлильная группа (по 5 шпинделей с шагом 32 мм). В момент фиксации детали пневмоцилиндры загоняют сверла в торцы детали на заданную глубину.

- Нанесение клея: станок укомплектован специальным клеевым узлом, который впрыскивает клей в отверстие сразу после выхода сверла.
- Вставка шканта: для полной автоматизации на станке опционально установлены узлы автоматической установки дюбелей (Dowel Insertion Units). станок вбивает шкант автоматически перед разжимом детали.

Преимущества работы на Composit 230:

Двойная производительность: Две независимые каретки позволяют организовать бесперебойный поток — пока одна заготовка режется и сверлится, оператор укладывает следующую.
Идеальная геометрия: Массивная термостабильная станина исключает температурные деформации, что гарантирует идеальные углы стыковки рамок без зазоров.
Автоматизация: Станок значительно сокращает ручной труд и время сборки, исключая ошибки при разметке и присадке деталей вручную.
Универсальность: Подходит как для массива древесины, так и для МДФ, облицованного шпоном или пленкой.
Станок полностью исправен, готов к работе. Возможен осмотр в цеху. Поможем с демонтажом и организацией доставки.

Технические характеристики:

Пильные узлы: 2 шт., диаметр пил до 400 мм
Мощность двигателей пил 2,2 кВт каждый
Скорость вращения пилы 4000 об/мин
Сверлильные группы: 2 горизонтальные группы по 5 шпинделей в каждой
Шаг сверлильной группы 32 мм (возможна перенастройка шага на 32/32/25/20 мм)
Мощность двигателя сверления 2,2 кВт
Зажим заготовки: Два мощных вертикальных пневматических прижима
Цикл обработки Около 5 секунд на деталь
Перемещение агрегатов: По прецизионным роликовым направляющим (высокая точность и долговечность)

Габариты ДхШхВ 3,7х2х2 м.
